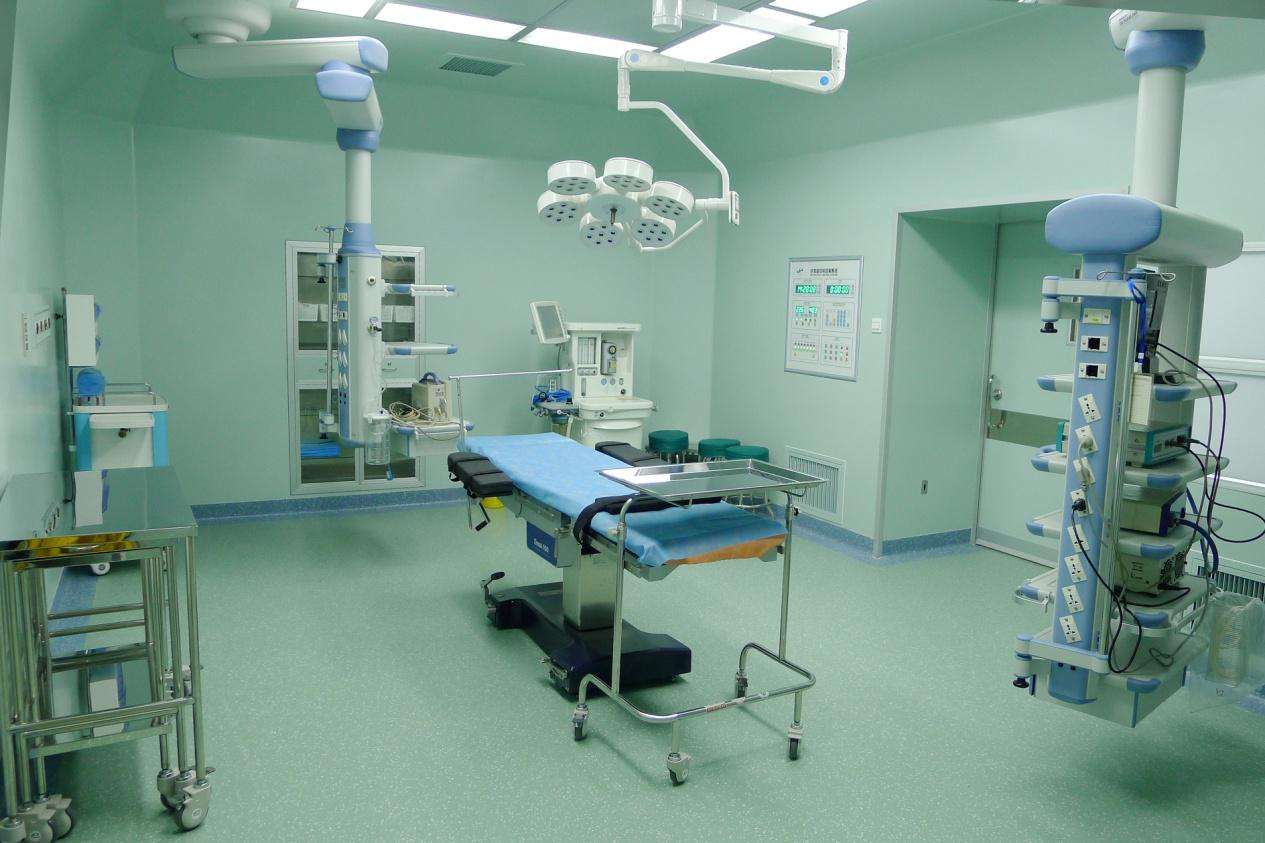

潔凈手術室進入調試階段的標志是：承建商已經按照雙方確認的合同文件、設計文件，完成潔凈手術室所有施工安裝任務，并經中間驗收符合規范要求，不存在影響凈化空調系統調試的整改工作。

一、凈化空調系統調試前需確認的事項

1.空調系統冷熱源設備能正常開機運行，并按照潔凈手術部?jī)艋照{(diào)系統要求，提供溫度、流量、壓力參數滿足要求的冷熱水；

2.設備用電源已經過調試，能正常供電；

3.設備加濕用水源已經能夠正常供應；

圖1 潔凈手術室凈化空調系統調試圖

4.潔凈手術室、空調機房、凈化空調循環機組、凈化空調新風機組、凈化空調風管系統、供回水管路系統、冷凝水排放管路系統、加濕水管路系統均做完清潔或試壓工作；

5.潔凈手術室凈化空調系統調試項目參見圖1。

二、凈化空調系統單機調試

（一）強弱電一體化機組控制柜單機調試檢查電源、電流是否符合要求；接線端子上電線松緊是否合適；電氣控制元器件（總微型斷路器MCB、交流接觸器、熱繼電器、中間繼電器）是否能夠正常吸合和斷開；PE線銅排接駁、N線銅牌接駁是否符合安全要求；通電后，風扇是否正常工作；ACX36.000 控制器主要用來控制機組的啟停、值機控制、紫外線殺菌燈開、關, 溫濕度控制、故障報警控制、顯示等。檢查DDC 控制器接線是否符合要求，通電后，通過手操器是否能夠正確傳遞控制信號；與情報面板之間的通訊是否正常。

（二）PTC 電加熱器單機調試

給出控制信號后， 是否分級開啟、溫度保護是否正常；把設定溫度調到高于室內溫度，并且沒有熱水信號，PTC電加熱器會根據DDC控制信號的大小以二進制的方式進行分級導通。

（三）潔凈手術室情報控制面板單機調試

遠程控制凈化空調機組開關機信號通訊是否正常；遠程調節情報面板上的溫濕度設置值，觀察機房強弱電一體化機柜內DDC 控制器上顯示是否相符。

（四）變頻器調試

變頻器控制送風機電機電源頻率從而改變電機的轉速。在變頻器正常且已提供AC380V電源的情況下，變頻器上指示燈亮綠燈；若亮紅燈或紅燈不停閃動表示變頻器或變頻器配件存在異?，F(xiàn)象，要停電檢查。變頻器紅燈不停閃動時，要關斷主電源，等紅燈熄滅后再重新上電，若綠燈亮表示正常, 紅燈依然亮表示變頻器有故障。

（五）空調水系統電控閥門單機調試

1.給出控制信號后， 電動水閥開啟、關閉是否正常、開度和控制要求是否相符；把設定溫度調到高于室內溫度，并有熱水信號，熱水閥會根據DDC控制信號的大小自動打開相應的開度；夏季可用手動開關人為轉換成熱水工況。

2.把設定溫度調到低于室內溫度，冷水閥會根據DDC 控制信號的大小自動打開相應的開度。

3.空調風系統防火閥、電動密閉閥、雙位電動定風量閥門、止回閥、多葉對開手動調節閥、風壓傳感器、壓差開關單機調試。

4.電控裝置：給出控制指令，觀察開關狀態、開啟、關閉開度是否符合要求，是否存在異常聲音、發熱、氣味。

5.手動控制裝置：檢查開啟、關閉靈活程度，是否存在滯澀現象。

（六）加濕器單機調試

1.給出加濕信號后，加濕蒸汽電動閥開啟度是否符合要求，進水閥、排污開關能否正常工作、PID 比例調節精度是否滿足要求；加濕器通電，把設定濕度調到高于室內濕度，加濕器會進水并進行加濕。

2.夏季濕度高，無法調高設定濕度時，只需把回風濕度信號線脫開，加濕器即投入工作，調試完成后把脫開的信號線復原。

（七）凈化空調循環、新風、排風機組的單機調試

1.電機葉輪旋轉方向正確、運轉平穩、無異常振動與聲響，其電機運行功率應符合設備技術文件的規定。在額定轉速下連續運轉兩小時后，滑動軸承外殼最高溫度不得超過70℃；滾動軸承不得超過80℃。

2.風機轉向的檢查：在“變頻”狀態下，當風機轉向相反時，調換電機電源線的相序。在“定頻/應急”狀態下，當風機轉向相反時，調換電柜總電源進線的相序。

三、潔凈手術室靜態狀況下的凈化空調系統聯合調試

當凈化空調系統內設備完成單機調試，符合設計和規范要求后，進入聯合調試，聯合調試主要檢查：通風與空調工程的控制和監測設備，應能與系統的檢測元件和執行機構正常溝通，系統的狀態參數應能正確顯示，設備聯鎖、自動調節、自動保護應能正確動作。

（一）消防連鎖

當送風、回風、排風管上防火閥關閉時，機組立即關閉，并發出報警信號。

（二）高溫保護

當機組出現異常高溫的情況時，立即切斷加熱器的電源。

（三）缺風保護

因皮帶松動或系統阻力增大而導致風量降低到某數值時，即關閉所有的加熱、加濕設備。

（四）防凍保護

在寒冷的北方地區，當表冷器后的風溫低于5℃時，機組自動停機，并發出報警信號。

（五）加濕聯動信號

電極加濕器與送風機組聯鎖控制，送風機運行且機組無缺風狀況時，電極加濕器才能工作。

（六）加濕輸出信號

測量濕度低于設定濕度時，DDC 控制器根據內部控制程序輸出，加濕器根據輸出信號大小控制加濕量的大小。

（七）冷水閥熱行器

DDC控制器根據內部控制程序輸出0～10V制冷信號，冷水閥根據輸出制冷信號大小控制冷水流量大小。

（八）熱水閥熱行器

DDC控制器根據內部控制程序輸出0～10V加熱信號，熱水閥根據輸出加熱信號大小控制熱水流量大小。

（九）回風溫濕度傳感器

測量回風管上的溫度和濕度，向機組DDC控制器提供手術室溫濕度檢測信號。

（十）送風壓力傳感器

檢測機組送風壓力大小，向DDC控制器提供4mA～20mA 送風壓力檢測信號。

（十一）新風除濕機

當冷水盤管后的風溫在12℃～ 16℃范圍內，且除濕機組無故障時，除濕機投入運行。

（十二）新風防凍電預熱

冬季停機，且盤管后風溫低于5℃時，防凍電預熱自動投入。

（十三）停機延時

正常停機時，其順序?yàn)椋宏P(guān)加濕器、關加熱器、關水閥，延時3 分鐘再關風機、關新風閥。

（十四）以上項目正常后繼續開機空吹24小時，對潔凈手術室墻、頂、地面、裝備、送回排風口、送風天花再次進行清潔

（十五）安裝各類過濾器，并進行過濾器檢漏

（十六）過濾器壓差報警

粗、中效和高效過濾器堵塞時，發出清洗更換的報警信號。

（十七）風量、風速調試、換氣次數預檢

對Ⅰ級潔凈手術室達到100 級潔凈度的手術風速，根據實測情況進行調節，調至綜合性能檢測結果不應小于0.27m/s，并不應超過《醫院潔凈手術部建筑技術規范》（GB50333-2013）規定區和有局部100 級的Ⅰ級潔凈輔助用房中達到100 級潔凈度的區域，應先測其工作區截面平均的風速上限1.2 倍。

（十八）靜壓差調試

在潔凈區所有門都關閉的條件下，從平面上最里面的房間依次向外或從空氣潔凈度級別最高的房間依次向低級別的房間，測出有孔洞相通的相鄰兩間潔凈用房的靜壓差，在測試過程中進行調整，調至綜合性能測定結果應大于規范規定值。

測定高度距地面0.8m，測孔截面平行于氣流方向，測點選在無渦流無回風口的位置。檢測儀器為讀值分辨率可達到1Pa 的斜管微壓計或其他有同樣分辨率的儀表。

（十九）潔凈度預檢

Ⅰ級潔凈手術室和潔凈輔助用房預檢測前，系統應已運行15min，其他潔凈房間應已運行40min。在確認風速、換氣次數和靜壓差的檢測無明顯問題之后，再預檢含塵濃度。

（二十）溫濕度調試

在潔凈手術室內情報控制面盤上遠程調控溫濕度指標， 達到設置值后， 用溫度儀、濕度計實測對照， 根據多次實測數據， 對DDC 進行糾偏調整，直至控制精度一致并滿足規范要求。

（二十一）按照規范要求進行照度、噪音預檢

四、結束語

按照潔凈手術室凈化空調調試流程，在完成單機調試后，進入系統聯合調試階段，須參照規范要求的參數中值，邊調試邊預檢，一直調至規范允許的合適參數之后，把狀態點固定，并記錄調試數據，編寫運行操作、維護手冊，為竣工交付前綜合性能檢測做好準備。至此，潔凈手術室凈化空調的施工圓滿完成。
