淺談潔凈手術室靜電控制系統的接地技術
四川華銳凈化 2019-03-31 11:50:35 閱讀

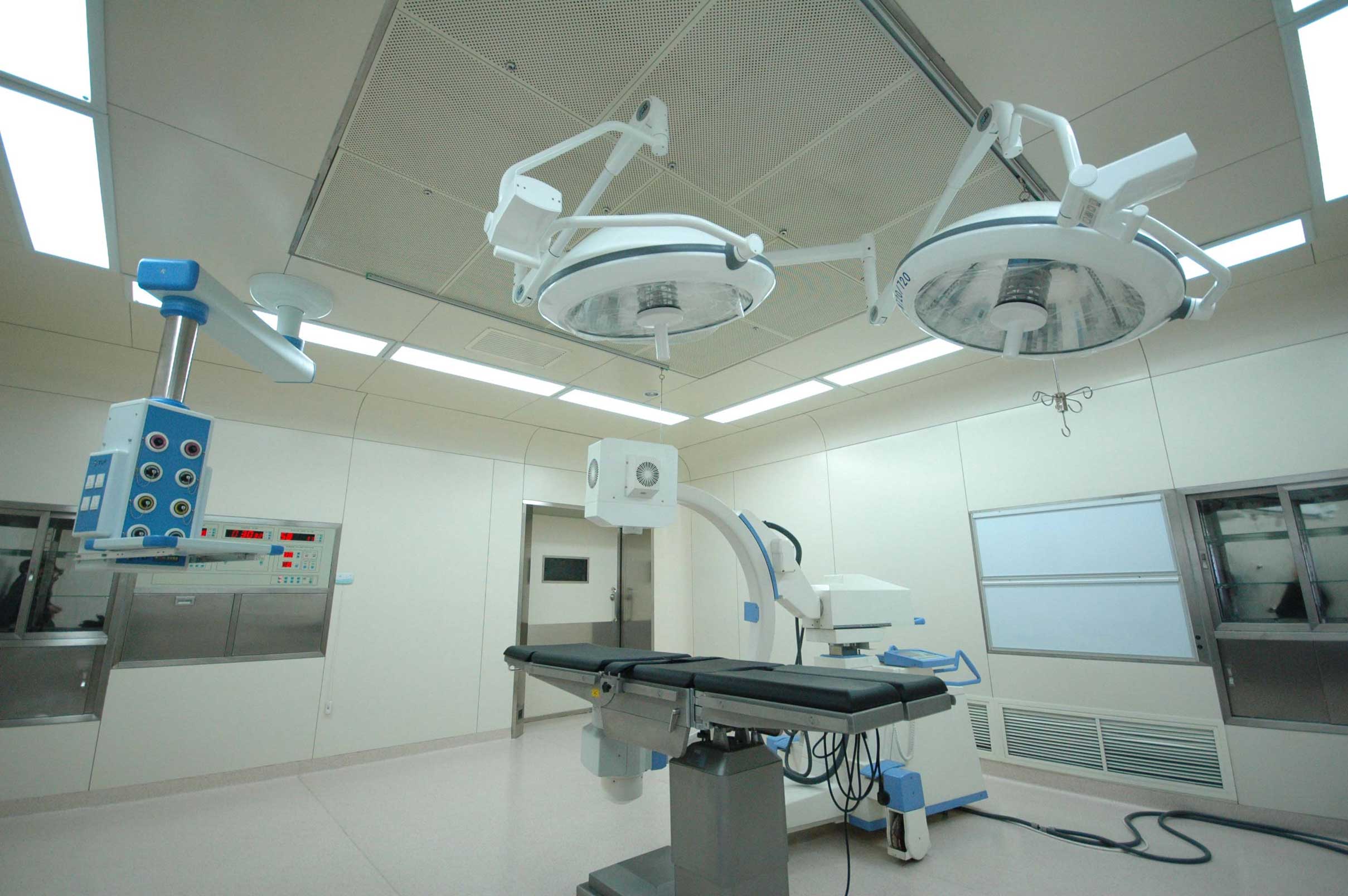

摘要：隨著醫學領域科學技術的發展，手術室對潔凈度的要求越來越高，由于潔凈手術室對潔凈度的要求，手術室內大量使用了高絕緣介質的裝修裝飾材料，這些材料因摩擦而容易產生靜電，并且這些靜電不易泄露釋放，手術室內的靜電對手術設備以及潔凈度有著嚴重的影響，事關病人的生命安全，因此為了防止靜電危害，現代潔凈手術室都構建了一個靜電控制系統，該系統通過接地網絡將靜電泄放到大地中去，而潔凈手術室靜電控制系統能否正常工作，其接地系統網起著至關重要的作用。然而現實工作中，接地工作常常沒能得到足夠的重視，給手術帶來一定的風險隱患，因此潔凈手術室接地工藝技術是一項非常重要的工作，本文從完善接地系統工藝技術角度進行初步探討。
一、潔凈手術室靜電的產生與危害。
隨著醫學領域科學技術的發展，手術室對潔凈度要求越來越高，由于潔凈手術室對潔凈度的要求，室內大量使用的高絕緣介質的裝修裝飾材料，這些材料相互或者與異物摩擦容易產生靜電，這些靜電不易泄露釋放，當異物再次接觸時很容易產生高壓放電現象，例如醫護人員穿尼龍衣、塑料膠底鞋緩慢地在潔凈的地板上走動，人體帶7000-800V靜電壓；手術工作人員從工作臺上拾起普通聚乙烯包裝袋帶靜電壓更可達20000V；此外潔凈手術室的空調氣流必須分別經過低、中、高效空氣過濾器凈化，鋁制送風口的靜電電壓可達1000V，ABS材料送風口靜電壓則更高，因此可以說潔凈手術室內靜電隨時隨地可以發生，而且手術室潔凈度要求越高，帶靜電就越嚴重。手術室靜電危害主要體現在靜電庫侖力和靜電放電ESD兩個方面：
（1）靜電庫侖力的危害主要表現為手術室內靜電容易吸上粉塵、污物，而粉塵污物上容易附著病毒、細菌等微生物，從而增加術后傷口的感染幾率，增加手術風險。
?。?）靜電放電ESD的危害主要表現以下三個方面：
?、凫o電放電ESD會擊穿手術設備內元器件的絕緣氧化膜，造成精密設備永久性損傷，嚴重的導致設備立即損壞，手術中止或者失??；
②靜電放電ESD還會造成噪聲、發射電磁干擾，ESD引起的脈沖電磁波，信號強，可能會引起設備元器件損壞、設備和傳感器不能正常工作。
?、垤o電放電ESD超過人體電擊極限電流5ma以上時，人體就產生各種疼痛或者麻痹等傷害感覺，很容易導致手術醫生操作失誤。
這些潛在的風險隱患都直接危及病人的生命安全，因此潔凈手術室的靜電控制至關重要。GB50333-2002《醫院潔凈手術部建筑技術規范》中5.3.13明確規定潔凈手術室應采取防靜電措施。
二、構建潔凈手術室靜電控制系統。
為了控制潔凈手術室內由于靜電產生的危害，現代潔凈手術在設計時，都會構建一個靜電控制系統，該系統就是通過導靜電和接地的方式來消除和減少靜電的產生，在源頭上消除或者減少靜電荷的產生和集聚，達到控制靜電的目的，潔凈手術室靜電控制系統包括：①地面接地金屬網支系統；②墻面接地支系統；③吊頂接地支系統；④地板房靜電PVC或者防靜電自流平，該四個部分相互聯接再通過接地網絡進行接地，組成潔凈手術室防靜電控制系統。
三、完善潔凈手術室靜電控制系統接地技術。
一般來說，潔凈手術室靜電控制系統都能達到GB50333-2002《醫院潔凈手術部建筑技術規范》中5.3.13的設計要求，然而在手術室工程實施過程中發現，從設計到施工都未能對接地系統網絡給予足夠的重視，設計人員未能根據現場實際情況進行接地系統設計，更未在圖紙上詳細注明接地方式、接地位置、接地工藝等，那么工人僅憑經驗施工，接地具有隨意性，因此，雖然靜電控制系統很完善，但系統的接地網絡不可靠，那么潔凈手術室靜電控制系統的安全性和可靠性就會大大降低，繼而就會給手術帶來很大的風險。所以出于系統安全性、可靠性考慮，有必要從設計到施工完善潔凈手術室靜電控制系統接地技術，使該系統能真正達到設計規范要求和醫院的使用要求。具體來說可以通過增加接地點、明確接地方式、完善接地工藝、增加接地保護等方式來完善潔凈手術室靜電控制系統接地網絡，現簡單說明如下，僅供參考：
?。?）增加接地點。
潔凈手術室的接地點在設計的時候已經有充分考慮，但是根據不同環境，從長期使用的角度考慮，在某些關鍵部位增加接地點可以增加靜電控制系統的可靠性。
?、僭黾邮中g室墻面與大地之間的接地點，在工程實施過程中，關于接地只是在電氣設計設計說明上作總體要求，并沒有在設計圖紙上明確注明接地點位置和接地點數量，很多時候手術室墻面和大地之間只有1個接地點，而且大多數是通過樓層的梁柱的主筋來接地，一旦該接地點受損，就很難保證接地的可靠性，因此要求在設計的時候，設計人員要親臨現場考察，然后在設計圖紙上明確標注接地點的位置和數量，適當增加接地點，施工人員嚴格按照設計施工，接地可靠性就會大大提高。
?、谠黾邮中g室導靜電地板與墻面的接地點，潔凈手術室地板一般都采用兩層導電PVC地板膠，兩層地板膠間放置網狀銅箔條，組成地面導電支系統。在實際設計和施工中，地板與每個墻面只有一個接地點，而且所采用的導電銅箔厚度只有0.1毫米，銅箔雖然有一定的延展性和韌性，但是銅箔受到外力很容易折斷，這樣就不能保證地板PVC接地的可靠性，如果增加銅箔厚度勢必浪費材料，而且銅箔厚度增加疊成網狀結構，會影響PVC地面的平整度，因此適當增加地板與墻面的接地數量，從而達到可靠接地的目的。
?。?）明確接地方式。
潔凈手術室雖小，但同樣擁有很多不同的電氣系統：有強電系統、有弱電系統、有直流系統、有交流系統、也有高頻系統，具體來說，包括空氣空調凈化系統、照明系統、應急照明系統、UPS系統、視頻監控系統、電視電話網絡系統、防靜電控制系統、防雷系統、手術設備用電系統等等，這些系統都應嚴格按照有關規范接地（防靜電接地電阻與接地極埋設的技術標準和規范有SJ/T10694、SJ/T10630-95、SJ/T10533、GJB1210-91、GB12158-90）。通常情況下交流地與直流地要通過不同接地方式隔離，高頻地于普通地之間也要通過頻率吸收器件來隔離等等。 就潔凈手術室靜電控制系統來說，防靜電工程中靜電防護區的地線較為常用的敷設方法有兩種：
一、專從埋設的地線接地體引出的接地線，單獨敷設到生產線的防靜電作業崗位，以便做靜電泄露之用，單獨敷設的接地導線通常使用大于1mm厚，約25mm寬鍍鋅鐵皮或用截面大于4～6mm2的銅芯軟線單獨引。
二、采用三相五線制供電系統中的地線，引出電源零線的同時，單獨引出大地地線作防靜電接地母線，工程上稱謂“一點引出電阻隔離”，電源主變電箱至大地的接地電阻應小于4Ω。實際工程中都是引至市電的接地母線上。在設計的時候設計人員應親臨現場查看，根據實際情況明確接地方式，同時還應注意以下兩點：
?、凫o電接地應盡可能避開與手術室內精密儀器的接地共同一個接地體，因為靜電接地泄放靜電有時可產生較高脈沖，會對手術室儀器產生干擾。
②靜電接地應和手術室外防雷接地分開，因為防雷接地在泄放雷擊電流時，可產生較高反擊電壓，通過靜電接地能將反擊電壓引入到靜電防護區造成安全事故或將儀器設備損壞，靜電接地應與防雷接地相隔20m距離，并且靜電接地電阻一般要求不大于10歐。
?。?）完善接地工藝。
在潔凈手術室工程實施過程中我們發現，關于接地工藝的說明在設計圖紙上鮮有見到，沒能結合現場情況對接地工藝做詳細說明，因此施工時便有盲目性，施工人員全憑過往經驗接地，經常地做法要么用金屬線簡單的焊接，要么就是用電工線通過螺絲簡單連接，這樣就不能保證接地的可靠性。其實規范對接地有嚴格工藝要求的，因而要因地制宜，應完善潔凈手術室靜電控制系統的接地工藝：
?、倜鞔_接地體、接地線、接地連接件、接地網絡內連接件、保護裝置等所用材料和規格。
?、诮拥叵到y(tǒng)內有很多連接點，在連接點處很多時候材料是不同的，要明確不同材料連接處專用連接件的材料和規格，并注明連接方式是采用焊接還是機械連接等等。
③連接點的接觸面要打磨，除去連接面的氧化膜和銹跡，使連接面充分接觸從而減小接觸電阻，若是線面連接，連接后要涂上2-3遍防銹漆，若是線線連接就要安裝保護套。
?。?）增加接地保護裝置。
很多情況下接地系統都暴露在外面的，因此接地系統不可避免的受到周圍環境的影響，潔凈手術室投入使用后，隨著時間的推移，其靜電控制系統會逐漸疲勞甚至失效，例如外力的擠壓碰撞導致接地點松動、脫落，受潮濕或者酸堿腐蝕生銹等等，為了保護接地系統能正常發揮作用，關鍵的接地點和連接點應設有保護裝置。
四、結束語
現代潔凈手術室對潔凈度的要求越來越高，這對手術室防靜電系統也提出了更高的要求，為了充分保證潔凈手術室防靜電系統的可靠性，本人將在未來的工作中不斷地去總結，發現問題并解決問題，與同行們共同交流和探討。
