:近年來,潔凈技術已廣泛應用于制藥、電子、食品,精密儀器等工業。潔凈技術作為邊緣性兼綜合性(integrity)學科,已越來越受到國內外技術專家的關注,這對潔凈廠房的設計提出了更高的要求。本文從潔凈廠房的照明特點及潔凈廠房照明的選擇與布置兩方面加以論述。

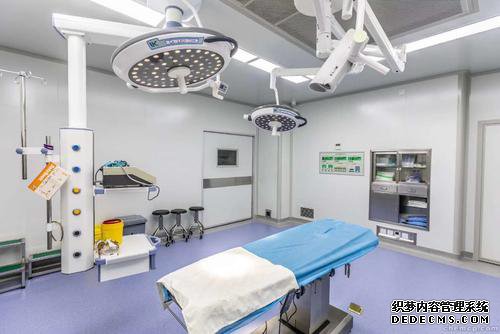

近幾年,隨著我國GMP的深入實施以及加入WT0后企業面臨的機遇與競爭(competition),國內企業已經越來越清楚地認識到擁有一個符合GMP要求,并能與國際接軌的現代化企業的重要性。層流手術室凈化高效安全的手術室空氣凈化系統，保證手術室的無菌環境，可以滿足器官移植、心臟、血管、人工關節置換等手術所需的高度無菌環境。由于各?？频氖中g(shù)往往需要配置專門的設備及器械，因此，專科手術的手術間宜相對固定。實踐的經驗表明工廠和車間里良好的照明對于提高產量和質量十分有效。良好的照明增加了工人的舒適度和安全度,減少錯誤率,并能刺激員工發揮出良好的狀態?？傊?出色的照明對于企業的競爭位置（position )起到了間接但是十分重要的作用。本文僅就潔凈廠房的照明設計作一些探討。
1 潔凈廠房的照明特點
1.1 潔凈廠房的照明標準
潔凈廠房內,經常有相當數量的潔凈室甚至整個潔凈區都處在無窗的環境中,它們均需要人工照明,即使是潔凈室毗鄰?fù)鈮Σ⒃O(shè)置了密閉采光外窗,由于連續（Continuity)運轉三班生產有利于保持和利用凈化環境,夜間生產也仍須完全依靠人工照明,因此人工照明是必不可少的。潔凈室內采用的光源在光譜分配上要求盡量接近陽光,盡管如此,也仍然需要采用其它方法來補償人工照明中缺乏的紫外線（Ultraviolet rays)照射。從凈化空調環境的角度來考慮,為了穩定（解釋:穩固安定；沒有變動)室內氣流以及減少制冷量,要求盡量不采用熱光源,采用氣體放電的光源較好。在高精度潔凈環境中,為了防止室內熱量分布不均而形成局部渦流以及相應的塵埃運動,局部照明也應少用熱光源。
關于照度標準,由于潔凈室無窗或者雖有窗而密閉,對于人的心理和生理可能帶來一定的影響,因此潔凈室的照度標準多較一般車間提高一級。我國《潔凈廠房設計規范》規定了無采光窗潔凈區工作面上的照度值,不應低于規定。無采光窗潔凈區混合照明中的一般照明,其照度值應按各視覺等級相應混合照度值的10%～15%確定,并不低于200Ix。
1.2照明的重要性
首先,由于醫藥潔凈廠房對潔凈度的要求很高,要求不能沾染塵埃,故采用無窗的密閉性結構。為了使作業者不產生心理上的閉塞感而能愉快地工作,需要有良好的環境。因此,照明的作用是重要的。其次,潔凈室的工作內容大多有精細的要求,所以對照明一向有很高的要求。在照明設計時,特別要注意以下幾點:確保視作業的必要照度;造成一個在心理上有明亮印象的空間;形成舒適的亮度分布;減少眩光;進行環境設計(色彩、內部裝修、引進觀賞植物等)。
2 潔凈廠房照明的選擇與布置
2.1 照明方式的選擇
潔凈室內的照明方式根據生產上的不同光照強度要求,室內建筑平面形式,層高、氣流以及技術夾層等綜合因素考慮（consider),大致有三種照明方式:發光帶、分散照明和發光頂棚。潔凈手術室裝修手術室的空氣；手術所需的物品；醫生護士的手指及病人的皮膚，防止感染，確保手術成功率。要求設計合理，設備齊全，護士工作反應靈敏、快捷，有高效的工作效率。手術室要有一套嚴格合理的規章制度和無菌操作規范。隨著外科技術飛速發展，手術室工作日趨現代化。雖然發光頂棚能夠在工作面上得到均勻的高照度,但往往產生強烈的漫射光,使零件缺乏必要的陰影和立體感,于高精度視覺不利,因此不常用。發光帶、分散布置較為常用,其中發光帶使用最多。亂流潔凈室頂棚部位,有相當?shù)目沼嗝娣e,容易布置燈具,水平層流室則更容易些。垂直層流室的頂棚最為復雜,當頂棚布置的高效過濾器的面積達到總面積的60% ～80%時,燈具布置就會與高效過濾器、氣流均流層產生較大的沖突,需要綜合協調解決。在層高較低的情況下,為了獲取工作面上的層流氣流,高效過濾器之間的允許間隔寬度是很窄的,用一般照明往往難以達到高照度要求,需要用混合照明。當垂直層流室面積較小而頂棚部位又不便設置燈具時,可考慮沿側墻頂部設置水平角帶照明。
2.2 燈具的布置
熒光燈具根據不同的安裝方式,可分為嵌入（to insert）式與明裝式。雖然潔凈廠房上部的技術夾層為嵌入式安裝創造了條件,但構造和檢修更換都較復雜,同時建筑孔燈與嵌入式燈具配合不當時極易形成縫隙。明裝式燈具包括懸吊與吸頂兩種。懸吊式燈具雖然本身并非塵源,但對室內觀瞻和氣流組織不利。所以目前《潔凈廠房設計規范》規定:潔凈室內一般照明燈具為吸頂明裝。如燈具嵌入頂棚暗裝時,其安裝縫隙應有可靠的密封措施（指針對問題的解決辦法)。目前,多數潔凈廠房趨向使用密閉性好的吸頂熒光燈燈具,要求它有一個不易積塵的流線型外罩,并且能從下方開啟檢修,開關設在室外。
2.3 設備的布置及選擇
照明配電箱應為暗裝,并設在非潔凈走廊的實體墻上。如需設在潔凈區內或非潔凈走廊無實體墻,可設在回風夾墻處的彩鋼板上,夾墻內采用鋼支架固定。潔凈室的照明一般要求照度高,但燈具安裝的數量受到送風風口數量和位置等條件的限制,這就要求在達到同一照度值情況下,安裝燈具的數量最少。熒光燈的發光效率一般是白熾燈的3～4倍,而且發熱量(Heat)小,有利于空調節能。此外,潔凈室天然采光少,在選用光源時還需考慮它的光譜分布盡量接近于自然光,熒光燈基本能滿足這一要求。因此,目前國內外潔凈室一般均采用熒光燈作為照明光源。潔凈區內的熒光燈安裝方式為吸頂明裝,不宜采用嵌入（to insert）式暗裝。因?yàn)榘惭b縫隙的密封問題不易解決,而且嵌入式燈具的投資大,發光效率較低。實踐和測試結果表明,在非單向流潔凈室中,照明燈具明裝并不會使?jié)崈舳鹊燃?jí)有所下降。帶格柵的燈具易積塵,不應在潔凈室中采用。
2.4 線路敷設
照明線路為銅芯塑料電線穿鋼管在技術夾層內的彩鋼板上敷設(to lay),引至燈開關的線路在彩鋼板內穿鋼管暗設。由于技術夾層內可以上人檢修,線路均穿鋼管保護以防止機械損傷,不可穿塑料管保護。爆炸危險環境內的線路應為電線穿鋼管明設(不可暗設),鋼管之間為螺紋連接,且連接長度不小于五整扣,螺紋間涂磷化(phosphorization)膏(不得纏麻或涂油漆),并且在1區爆炸危險環境內導線的線徑不小于2.5mm2。有別于一般工業廠房,潔凈廠房內的生產工藝對空氣潔凈度有較高的要求,一旦發生停電,將影響空調系統的正常運行,從而使得室內的空氣污染,影響產品質量,對工作人員的健康不利。因此應首先保證電源的可靠性和質量,在必要時選用應急柴油發電機組和有載調壓型變壓（氣壓變量)器。另外對設備的選型與安裝也很重要,配電箱應盡量暗裝,以減少積塵。對于暗裝比較困難的大型配電設備,如落地式動力配電箱,宜放在非潔凈區。照明不應選擇帶格柵的燈具,盡量明裝。在無采光窗的潔凈區,宜加大混合照明中一般照明的比例。電話的設置要合理,應設在主要工位旁,以減少潔凈室內人員的走動。消防設計很重要,大多數潔凈廠房內設有貴重設備、儀器,一旦著火損失巨大。同時潔凈廠房進出迂回曲折,人員疏散比較困難,因此應設置供人員疏散用的應急照明和火災自動報警裝置。潔凈廠房內大多是精密電子儀器,而廠房內又存在靜電(是一種處于靜止?fàn)顟B(tài)的電荷)危害,靜電防護及接地應重視。設計中不同功能的接地系統一定要遵循等電位聯結的原則,合理確定接地的方式并按照工藝要求設置接地端子板。
3 結束語
綜上所述,潔凈廠房內的燈具布置、照明方式的合理化選擇,首先應遵循國家現行有關的規范,嚴格執行,同時又要因地制宜,結合建筑物(building)的特點,以及與生產工藝、暖通等專業統一協調,運用先進、科學的設計方法,才能適應新興發展的潔凈廠房發展方向,才能為企業增加更大的安全性與效益(benefit)。潔凈手術室裝修手術室的空氣；手術所需的物品；醫生護士的手指及病人的皮膚，防止感染，確保手術成功率。要求設計合理，設備齊全，護士工作反應靈敏、快捷，有高效的工作效率。手術室要有一套嚴格合理的規章制度和無菌操作規范。隨著外科技術飛速發展，手術室工作日趨現代化。
