潔凈室塵埃粒子多點在線監測分析
四川華銳凈化 2019-04-02 20:37:09 閱讀
摘 要：潔凈室的主要功能，是針對室內污染、空氣中的塵埃等進行控制，實現產品的無菌生產，潔凈程度與控制污染的持續穩定性，是對潔凈室質量進行檢測和評估的核心標準。在我國《藥品生產質量管理規范》（GMP）中，要求做好潔凈室塵埃粒子的在線監測工作，以此來把握潔凈室的動態。文章結合當前潔凈室檢驗的相關指標，對其塵埃粒子多點在線監測系統進行了分析和討論。
關鍵詞：潔凈室；塵埃粒子；在線監測

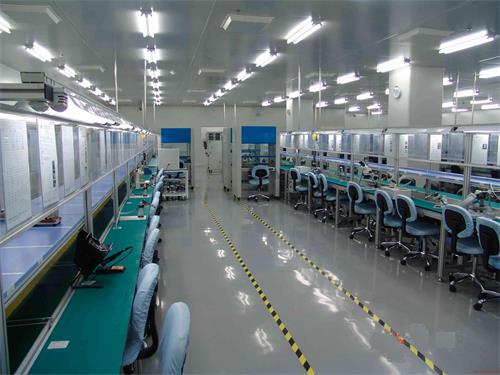

潔凈室也稱無塵室或清凈室，被定義為具有空氣過濾、分配、優化、構造材料和裝置的空間，能夠?qū)⒁欢ǚ秶鷥?nèi)的有害物質、細菌、微粒子等排除，實現對室內各項環境指標，如溫度、濕度、壓力、潔凈度等的有效控制，以滿足一些特殊產品對于生產環境的要求。在2010年GMP的修訂和實施，要求對潔凈室進行在線監測，尤其是A-B級區的微生物，更是必須進行動態檢測，以方便對實際生產情況的有效評估。在傳統檢測中，采用的多是人工巡檢的方式，但是這種方式存在著很大的缺陷和問題，因此，對潔凈室塵埃粒子在線監測系統進行設計和應用，是非常必要的。
1 潔凈室評估指標
2010年，我國對《藥品生產質量管理規范》（GMP）進行了重新修訂，在其附錄1中明確指出，對于無菌藥品的生產，必須切實符合潔凈室分類等級的相關指導規則，見表1。
由上表可以看出，在GMP中，主要是針對0.5 μm和5.0 μm的懸浮粒子進行控制，前者是控制潔凈室塵埃的關鍵指標，后者則是控制微生物的主要指標。一般情況下，粒子計數器選擇的通道即為0.5 μm和5.0 μm。在GMP中，根據不同產品的生產需求或者產品不同生產階段的需求，將潔凈室分為了4個不同的級別，其中，A級屬于高風險操作區，主要包括了無菌灌裝區、無菌裝配區等，為單向流操作，系統均勻送風。B級為A級區域所處的背景區域，C級和D級則是指藥品無菌生產過程中，不太重要的操作區[2]。
2 潔凈室塵埃粒子多點在線監測系統設計
2.1 多點式監測軟件
多點式監測軟件主要是結合了計算機網絡技術、信息處理技術以及軟件技術，對潔凈室的相關指標進行動態在線監測，監測到的數據可以在計算機信息管理系統中集中顯示和儲存，同時自動對數據進行處理，生成表格，繪制出相應的曲線變化趨勢，通過直觀形象的曲線圖形，對潔凈室內塵埃粒子隨時間的變化情況進行反映。該軟件能夠?qū)崿F(xiàn)對于多個點的同時監控，也能夠同時、連續地對多個區域的環境潔凈等級進行實時動態監控。不僅如此，多點式監測軟件具備相應的彩色圖形警報監視功能，能夠?qū)收蠣顟B(tài)進行監測，并做出相應的警報，提醒工作人員注意。
系統本身可以構建起一個小型的局域網，實現不同設備的相互連接和數據共享，也可以方便遠程監測用戶進行數據查詢、數據分析、數據處理等操作。系統具有多種不同的測量模式，可以進行自動監測，也可以由工作人員手動控制，用戶可以根據實際需求，對其測量的時間間隔和次數進行設定。計算機能夠自動完成對于數據的采集和處理，相比于傳統人工采集的方式，更加快捷，也更加準確。一旦系統發現測量到的數據超出預先設定好的限值，則會立即發送告警信息，同時在監測機上顯示出來，用戶可以通過對告警信息的查詢，制定相應的處理和應對措施。多點式監測軟件能夠在充分滿足無菌生產的條件下，實現對于塵埃粒子的在線多點連續監測，在每一個采樣點都能夠?qū)?.5μm和5.0μm的懸浮粒子進行同時監測，因此符合GMP的相關規定和要求[3]。
2.2 在線激光塵埃粒子計數器
這種計數器主要是采用了光的散射原理，當空氣中存在的懸浮粒子經過光敏區時，其所散射出的與自身粒徑成一定比例的光通量，在經過光電轉換、放大調整以及處理后，就能夠得到相應塵埃粒子的粒徑與數量。
2.3 真空泵系統
真空泵系統包括了集中雙真空泵，其所提供的真空抽力能夠滿足所有采樣點的采樣需求。兩個真空泵為一用一備，當其中一臺正常工作時，另外一臺會處于待機狀態，而一旦工作的真空泵出現故障或者異常，則可以通過自動切換或者手動切換的方式，啟動備用真空泵，從而保證監測系統的正常運行。
2.4 報警系統
報警系統采用的是傳統的3色聲光報警燈，可以通過聲音和顏色，向工作人員發送報警信號?？梢匀我鈱缶療舻念伾盘栠M(jìn)行定義，一般情況下，綠色表示潔凈室內的塵埃粒子數值在正常報警設定值以內，黃色表示數值接近報警臨界值，紅色則表示數值超出設定值。
2.5 無菌環境連續監測
無菌在線粒子計數器主要由激光傳感器和等動力采樣頭兩部分組成，利用真空泵，從空氣中抽取樣本，結合流量傳感器以及進氣口，將樣本調節為標準流量，即1立方英尺。粒子計數器的采樣頭應該選擇不銹鋼材料，以防止外在污染，保障其能夠?qū)崿F(xiàn)24 h不間斷的監測。
2.6 采樣點布置
對于采樣點的布置，在GPM附錄1中明確提到，根據潔凈室自身的潔凈度級別，以及空氣凈化系統的確認結果，結合相應的風險評估，才能夠?qū)Σ蓸狱c的位置進行確定，同時進行日常動態監控。根據國外的相關標準以及具體實踐，應該將采樣點設置在最容易出現問題的位置，如出入口、操作位置等。所有的采樣點都必須設置在標準工作高度，一般為距離地面0.8 m的高度，水平均勻設置，這樣能夠?qū)Ρ┞对诳諝庵械臒o菌物質經過區域的空氣質量進行有效確定，應該確保監測探頭的位置能夠有效獲取相應的氣體樣本。
當采樣點在5個以上時，可以設置在距離地面0.8～1.5 m的范圍內，分層布設，同時每層的采樣點不低于5個。最小采樣量見表2，最小采樣點數量見表3。
2.7 系統影響
通過潔凈室塵埃粒子多點在線監測系統，工作人員能夠?qū)崟r了解潔凈室的動態狀況，對每一臺粒子計數器的讀數、位置、樣品頻率以及報警情況進行顯示，同時對粒徑在0.5μm和5.0μm以上的懸浮粒子進行監測，了解懸浮粒子在空氣中的分布情況，能夠?qū)αＷ佑嫈?shù)器的實際采樣流量進行監測，也能夠?qū)Υ嬖诠收虾蛦栴}的設備進行及時發現，保證采樣的連續性和可靠性。
在系統中，必須做好微粒計數器的流速監控，以方便粒子探頭對氣流穩定性進行檢測；可以對潔凈區域的塵埃粒子計數器的空氣流速進行監測和控制，以確保氣流穩定。
不僅如此，系統中配置的報警系統，能夠使得用戶及時了解粒子計數器以及相關設備中存在的偏差，根據偏差的大小及嚴重性，操作人員需要采取不同的應對措施，以保證系統的正常運行，保證監測結果的準確性和可靠性。系統可以根據最終的監測結果，自動生成相應的報告，對潔凈室塵埃粒子監測得到的所有數據進行分析和整理，方便工作人員進行查詢。
另外，系統應該具備相應的信息存儲模塊，至少能夠存儲 1 a內的所有監測數據，并對一些重要的數據進行備份[4]。
3 結 語
潔凈室在無菌生產中處于核心地位，其重要性是不言而喻的，如果內部環境無法達到相關標準和規范的要求，則生產出的產品也就屬于不合格產品。因此，應該切實做好潔凈室內部環境的監測工作，應用塵埃粒子多點在線監測系統，實現多點同步監測，隨時了解潔凈室的動態變化，確保生產的順利開展。
關鍵詞：潔凈室；塵埃粒子；在線監測
潔凈室也稱無塵室或清凈室，被定義為具有空氣過濾、分配、優化、構造材料和裝置的空間，能夠?qū)⒁欢ǚ秶鷥?nèi)的有害物質、細菌、微粒子等排除，實現對室內各項環境指標，如溫度、濕度、壓力、潔凈度等的有效控制，以滿足一些特殊產品對于生產環境的要求。在2010年GMP的修訂和實施，要求對潔凈室進行在線監測，尤其是A-B級區的微生物，更是必須進行動態檢測，以方便對實際生產情況的有效評估。在傳統檢測中，采用的多是人工巡檢的方式，但是這種方式存在著很大的缺陷和問題，因此，對潔凈室塵埃粒子在線監測系統進行設計和應用，是非常必要的。
1 潔凈室評估指標
2010年，我國對《藥品生產質量管理規范》（GMP）進行了重新修訂，在其附錄1中明確指出，對于無菌藥品的生產，必須切實符合潔凈室分類等級的相關指導規則，見表1。
由上表可以看出，在GMP中，主要是針對0.5 μm和5.0 μm的懸浮粒子進行控制，前者是控制潔凈室塵埃的關鍵指標，后者則是控制微生物的主要指標。一般情況下，粒子計數器選擇的通道即為0.5 μm和5.0 μm。在GMP中，根據不同產品的生產需求或者產品不同生產階段的需求，將潔凈室分為了4個不同的級別，其中，A級屬于高風險操作區，主要包括了無菌灌裝區、無菌裝配區等，為單向流操作，系統均勻送風。B級為A級區域所處的背景區域，C級和D級則是指藥品無菌生產過程中，不太重要的操作區[2]。
2 潔凈室塵埃粒子多點在線監測系統設計
2.1 多點式監測軟件
多點式監測軟件主要是結合了計算機網絡技術、信息處理技術以及軟件技術，對潔凈室的相關指標進行動態在線監測，監測到的數據可以在計算機信息管理系統中集中顯示和儲存，同時自動對數據進行處理，生成表格，繪制出相應的曲線變化趨勢，通過直觀形象的曲線圖形，對潔凈室內塵埃粒子隨時間的變化情況進行反映。該軟件能夠?qū)崿F(xiàn)對于多個點的同時監控，也能夠同時、連續地對多個區域的環境潔凈等級進行實時動態監控。不僅如此，多點式監測軟件具備相應的彩色圖形警報監視功能，能夠?qū)收蠣顟B(tài)進行監測，并做出相應的警報，提醒工作人員注意。
系統本身可以構建起一個小型的局域網，實現不同設備的相互連接和數據共享，也可以方便遠程監測用戶進行數據查詢、數據分析、數據處理等操作。系統具有多種不同的測量模式，可以進行自動監測，也可以由工作人員手動控制，用戶可以根據實際需求，對其測量的時間間隔和次數進行設定。計算機能夠自動完成對于數據的采集和處理，相比于傳統人工采集的方式，更加快捷，也更加準確。一旦系統發現測量到的數據超出預先設定好的限值，則會立即發送告警信息，同時在監測機上顯示出來，用戶可以通過對告警信息的查詢，制定相應的處理和應對措施。多點式監測軟件能夠在充分滿足無菌生產的條件下，實現對于塵埃粒子的在線多點連續監測，在每一個采樣點都能夠?qū)?.5μm和5.0μm的懸浮粒子進行同時監測，因此符合GMP的相關規定和要求[3]。
2.2 在線激光塵埃粒子計數器
這種計數器主要是采用了光的散射原理，當空氣中存在的懸浮粒子經過光敏區時，其所散射出的與自身粒徑成一定比例的光通量，在經過光電轉換、放大調整以及處理后，就能夠得到相應塵埃粒子的粒徑與數量。
2.3 真空泵系統
真空泵系統包括了集中雙真空泵，其所提供的真空抽力能夠滿足所有采樣點的采樣需求。兩個真空泵為一用一備，當其中一臺正常工作時，另外一臺會處于待機狀態，而一旦工作的真空泵出現故障或者異常，則可以通過自動切換或者手動切換的方式，啟動備用真空泵，從而保證監測系統的正常運行。
2.4 報警系統
報警系統采用的是傳統的3色聲光報警燈，可以通過聲音和顏色，向工作人員發送報警信號?？梢匀我鈱缶療舻念伾盘栠M(jìn)行定義，一般情況下，綠色表示潔凈室內的塵埃粒子數值在正常報警設定值以內，黃色表示數值接近報警臨界值，紅色則表示數值超出設定值。
2.5 無菌環境連續監測
無菌在線粒子計數器主要由激光傳感器和等動力采樣頭兩部分組成，利用真空泵，從空氣中抽取樣本，結合流量傳感器以及進氣口，將樣本調節為標準流量，即1立方英尺。粒子計數器的采樣頭應該選擇不銹鋼材料，以防止外在污染，保障其能夠?qū)崿F(xiàn)24 h不間斷的監測。
2.6 采樣點布置
對于采樣點的布置，在GPM附錄1中明確提到，根據潔凈室自身的潔凈度級別，以及空氣凈化系統的確認結果，結合相應的風險評估，才能夠?qū)Σ蓸狱c的位置進行確定，同時進行日常動態監控。根據國外的相關標準以及具體實踐，應該將采樣點設置在最容易出現問題的位置，如出入口、操作位置等。所有的采樣點都必須設置在標準工作高度，一般為距離地面0.8 m的高度，水平均勻設置，這樣能夠?qū)Ρ┞对诳諝庵械臒o菌物質經過區域的空氣質量進行有效確定，應該確保監測探頭的位置能夠有效獲取相應的氣體樣本。
當采樣點在5個以上時，可以設置在距離地面0.8～1.5 m的范圍內，分層布設，同時每層的采樣點不低于5個。最小采樣量見表2，最小采樣點數量見表3。
2.7 系統影響
通過潔凈室塵埃粒子多點在線監測系統，工作人員能夠?qū)崟r了解潔凈室的動態狀況，對每一臺粒子計數器的讀數、位置、樣品頻率以及報警情況進行顯示，同時對粒徑在0.5μm和5.0μm以上的懸浮粒子進行監測，了解懸浮粒子在空氣中的分布情況，能夠?qū)αＷ佑嫈?shù)器的實際采樣流量進行監測，也能夠?qū)Υ嬖诠收虾蛦栴}的設備進行及時發現，保證采樣的連續性和可靠性。
在系統中，必須做好微粒計數器的流速監控，以方便粒子探頭對氣流穩定性進行檢測；可以對潔凈區域的塵埃粒子計數器的空氣流速進行監測和控制，以確保氣流穩定。
不僅如此，系統中配置的報警系統，能夠使得用戶及時了解粒子計數器以及相關設備中存在的偏差，根據偏差的大小及嚴重性，操作人員需要采取不同的應對措施，以保證系統的正常運行，保證監測結果的準確性和可靠性。系統可以根據最終的監測結果，自動生成相應的報告，對潔凈室塵埃粒子監測得到的所有數據進行分析和整理，方便工作人員進行查詢。
另外，系統應該具備相應的信息存儲模塊，至少能夠存儲 1 a內的所有監測數據，并對一些重要的數據進行備份[4]。
3 結 語
潔凈室在無菌生產中處于核心地位，其重要性是不言而喻的，如果內部環境無法達到相關標準和規范的要求，則生產出的產品也就屬于不合格產品。因此，應該切實做好潔凈室內部環境的監測工作，應用塵埃粒子多點在線監測系統，實現多點同步監測，隨時了解潔凈室的動態變化，確保生產的順利開展。
