淺談某醫院醫用凈化工程平面裝飾設計及選材分析
四川華銳凈化 2019-03-02 11:43:46 閱讀
【摘 要】針對某醫院院保健醫療綜合樓改擴建工程進行凈化工程的平面裝飾設計及選擇材要求。提現合理的平面布局及科學經濟選材的重要特點及改進方案。 【關鍵詞】框架結構；平面設計；材料
一、設計宗旨
設計宗旨是為醫院量身定制、精心設計，秉承國際一流的凈化設計理念：潔污分流、流線短捷、科學環保、節能高效，將醫、患、潔、污四條流向嚴格控制并高效運轉，前瞻性的規劃，確保醫院手術室20年不落后。
二、平面裝飾設計
1、平面裝飾的設計
?、僭O(shè)計依據
《醫院潔凈手術部建筑技術規范》（GB50333-2002）
《潔凈室施工及驗收規范》（JGJ71-90）
《綜合醫院建筑技術規范》（JGJ49-88）
《建筑地面工程施工質量驗收規范》（GB50209-2002）
《建筑內部裝修設計防火規范》（GB50222-95）
相關圖紙資料及其他資料。
?、诠δ茉O(shè)計及工藝
對于手術室的裝飾，墻面采用檔次較高的電解鋼板，具有抗菌、抗震、隔音、抗紫外線、耐久、不易保塵、抗藥性、高硬度等特點。設計采用了具國家專利的模塊化大圓弧安裝墻板，安裝拆卸方便，尺寸精度高，維修和調整布局方便。
2、平面流程的選擇
本設計選擇的是外周回收型的平面流程，該流程的設計理念是認為手術后的污物是最容易引起交叉感染,從污染控制的角度上講污物的流線最為重要。這種思路強調將最具有污染危險的術后器械、污物與其它流線分離這種流程將手術室和直接為它服務的輔助用房形成手術核心區。無菌物品、術前和術后醫護人員與患者都在潔凈的中心走廊通過，在中心潔凈走廊中設置供醫生洗手消毒的空間。手術后的污物就地打包處理后，通過清潔走廊以最短的路線由專用污物電梯運出，不干擾其它任何流線。這樣的布局符合人們行走習慣，易被醫護人員接受。
3、平面布局的設計
3.1手術室的布置：第三層手術部：由20 間手術室及相應功能房組成，包括Ⅰ級手術室3間（其中2間為鉛防護手術室），Ⅲ級手術室 17間（其中1間為正負壓切換手術室，5間為鉛防護手術室），潔凈走廊及相關潔凈輔助用房，清潔走廊及相關清潔輔房，辦公走廊及相關辦公輔房。
3.2其他區域設計：第二層ICU：由33張床位大廳，2間VIP雙人間，1間隔離單間，1間隔離雙人間并預留8張床位，潔凈走廊及相關潔凈輔助用房，清潔走廊及相關清潔輔房，辦公走廊及相關辦公輔房。
4、材料配置及設計說明

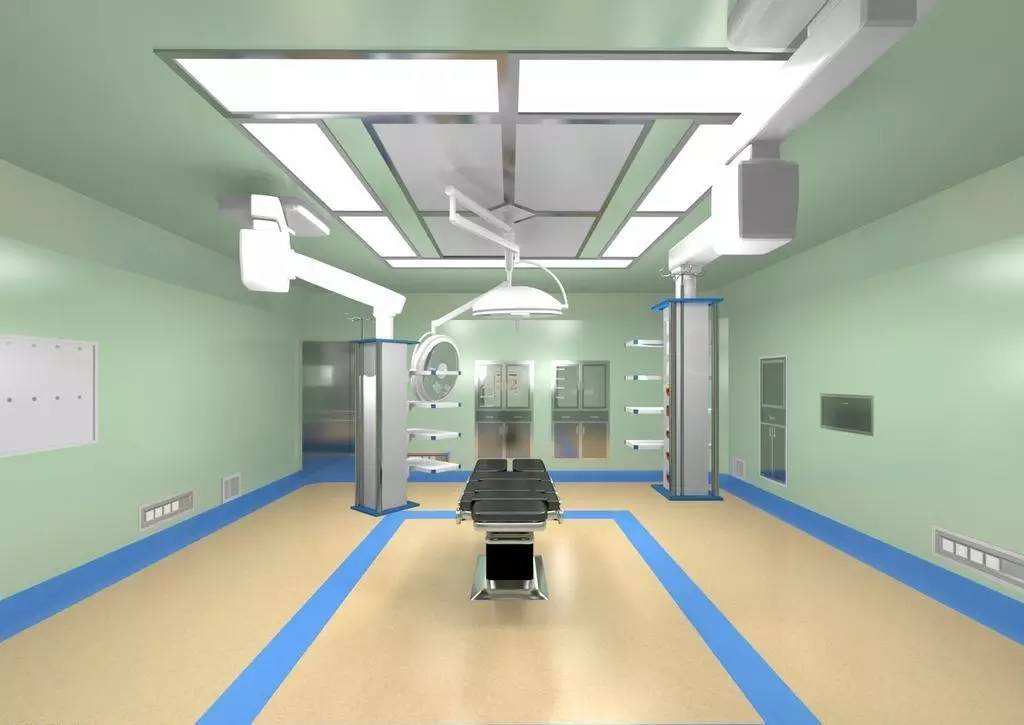

4.1手術室裝飾用材說明
手術室工程又是一個半永久性的基礎建設工程，必須考慮一定的前瞻性，先進性，才能實現我們提出的二十年不落后的目標，因此其材料的設計選型是按如下方案來考慮的：
4.1.1墻面材料的選型。我們此次設計的百級手術室墻面材料全部采用方管龍骨石膏板覆不銹鋼板制成。
由于手術室墻面采用本體不銹材料制成，徹底解決了墻面生銹的問題，即使在安裝及使用過程中墻面表面涂層被損壞，也不至于生銹，相比本體生銹材料有很大的優越性，使用壽命足可保證二十年以上。
設計的墻板安裝形式是采用掛板式，與整體焊接式墻面相比，具有以下優點：避免了現場焊接工藝缺陷可能導致墻板表面的保護層被破壞。板材表面靜電噴塑，顏色可由院方根據色卡任意選定，電腦調色。墻面與墻面、墻面與頂面、墻面與地面采用圓弧角過渡，沒有衛生死角，空間視覺效果好，不致積塵，也利于室內空氣流動，減少了渦流區的產生，最終改善了凈化效果。采用抗老化的耐候膠密封拼縫，使手術室處于氣密狀態，其使用壽命可達二十年以上。另外，耐候膠富有彈性，能抵消溫度變化引起的墻面變形。
4.1.2地面材料的選型。手術室采用德國進口諾拉橡膠卷材，卷材與墻面連接處采用圓角處理，卷材與地面之間采用進口專用地板膠粘接，卷材與卷材之間拼縫全部采用進口同質專用焊條焊接刨平，使地平完全處于防水、防塵狀態。
4.1.3吊頂材料的選型。百級手術室采用輕鋼龍骨石膏板覆不銹鋼板。板間拼縫采用與其表面噴涂顏色相近的耐候膠密封。萬級手術室采用輕鋼龍骨石膏板覆電解鋼板。板間拼縫采用與其表面噴涂顏色相近的耐候膠密封。手術室設計吊頂高度為3000mm。
4.2手術部走廊及輔房、ICU裝飾用材說明
4.2.1墻面材料的選型：手術部潔凈走廊、潔凈輔房、清潔走廊、清潔輔房采用土建輕質隔墻覆3mm雙面鋁塑板。手術部辦公走廊及辦公輔房采用土建隔墻刷防菌涂料。濕區墻體采用磚砌墻，墻面防水處理后鋪貼300×450諾貝爾瓷片。ICU病房采用不銹鋼邊框玻璃隔斷和土建輕質隔墻覆3mm雙面鋁塑板（以圖紙為準）。ICU潔凈走廊、潔凈輔房、清潔走廊、清潔輔房采用土建輕質隔墻覆3mm雙面鋁塑板。ICU辦公走廊及辦公輔房采用土建隔墻刷立邦防菌涂料。
4.2.2地面材料的選型：其余區域選用法國潔福同質透心防靜電2mmPVC卷材。卷材之間所有拼縫均用同質專用焊條處理平整，與墻體均為圓弧連接。在地材鋪設前要做3mm水泥自流坪。濕區地面防水處理后鋪貼300×300諾貝爾防滑地磚。
4.2.3吊頂材料的選型：手術部其他區域吊頂采用輕鋼龍骨硅酸鈣板貼3mm雙面鋁塑板。手術室吊頂高度為3.0m，辦公區域吊頂高度為2.6m，其他區域吊頂高度為2.6m。ICU辦公區吊頂采用輕鋼龍骨防潮石膏板刷防菌涂料。ICU其余區域吊頂采用輕鋼龍骨硅酸鈣板貼3mm雙面鋁塑板。辦公區域吊頂高度為2.5m,其他區域吊頂高度為2.6m。
4.2.4門：手術室主門及潔凈走廊分區隔斷門為松下感應式電動趟門，具有感應、電動、手動三種開啟方式，帶延時關閉功能，運行速度可作調校，門自由通過尺寸1400×2100，手術室門頭蓋上需有“手術中”指示燈。換車間的門為松下感應式電動趟門，具有腳感應及手動開啟方式，帶延時關閉功能，門自由通過尺寸1400×2100，門體采用高強度鋁合金龍骨、面層2.0mm防銹鋁板制作，不銹鋼包邊，不銹鋼門套，帶觀察窗。凈化區內其它門選用平開門。門體采用高強度鋁合金龍骨、面層3.0mm鋁塑板制作，不銹鋼包邊，不銹鋼門套，帶觀察窗。所有門均安裝不銹鋼門套，采用1.2mm不銹鋼拉絲板制作。所有門在推車高度均安裝不銹鋼防撞帶。防輻射手術室的門內均含2.0mm厚鉛板。
4.3手術部基本配置
4.3.1埋入式情報多功能控制箱（L×H×D 1200×1000×300）。埋入式情報多功能控制箱是手術室總控制柜。用于每個手術室所有電氣設施的控制。其中百級手術室采用21英寸液晶控制面板，其它手術室采用觸摸面板。電氣線路均為獨立控制，面板控制開關采用觸摸式。埋入式情報多功能控制箱為公司進口不銹鋼發紋板制造，質量達出口標準。
4.3.2組合式電源插座箱（L×H×D 500×210×100）。手術間配4組組合式防水、防塵電源插座箱，其中一個為三相四線插座。（兩相插座規格為220V，15A；三相規格為380V,20A）。材質：1Cr18Ni9Ti
三、結束語
綜上所述，凈潔手術室的平面設計是整個潔凈手術部設計最基本的工作，使手術室更科學、更潔凈、更舒適、更美觀，這是設計的最高境界。
